压力传感器在储罐液位测量中的应用

2023-08-12 333

表压和差压变送器是高可靠,高性价比的测量仪器,可用于通气或密封储罐中水或燃油等液体的静水液位测量。 通气储罐的压力变送器应安装在底部。变送器通常会被拧入储罐的出口管线,一般为侧塞或法兰式。由于压力变送器提供线性输出信号,例如从零压力至满量程压力会提供 4 至 20mA 信号,因此可以根据液体密度和储罐高度监测液位。只有当客户使用液位计算容量时,才需要考虑储罐的实际形状。


示例

4°C 时水的密度 = 1

储罐高度 = 35 英尺 = 420 英寸

27.68 英寸水柱 = 1 PSI

(420 英寸/27.68 英寸水柱)x 密度 1 = 15.17 PSI

这里,储罐高度被转换为一个测量范围。考虑到液体的密度,压力不能超过储罐高度,因此用户可以测量指定范围内的最大信号量。

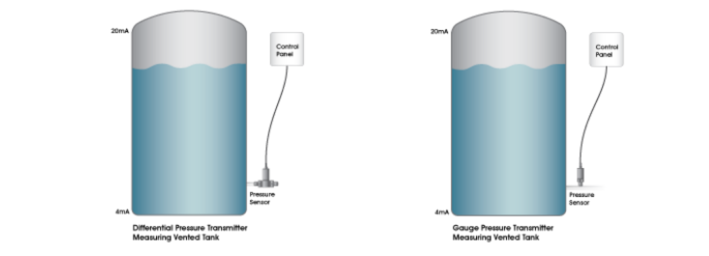

通气储罐(表压和差压)

在本示例中,表压和差压变送器之间的唯一差别是差压变送器具有通向空气的 P2 通气口,而表压变送器的电缆中通常有一个通气管以适应气压变化。表压变送器的通气管应采用防潮保护,特别是用于液体和大气温度相差很大的情况下。通常传感器置于控制箱内通气时采用干燥过滤器保护,或将干燥过滤器置于通气管末端以解决防潮问题。


密封储罐

液化天然气储罐等密封储罐需要进行密封以与空气隔绝。在这种条件下,应使用差压变送器来计算储罐顶部和底部之间的压力差。差压传感器的 P1 安装在储罐底部。连接到 P2 的导管将连接到储罐顶部。储罐充满时的差压是最大输出信号。随着储罐液位降低,P2 将会增加,差压和输出信号将减小。


输出信号选择

应当始终根据应用情况选择输出信号。4 至 20 mA 输出信号在需要长距离传输的应用监测中最为常见。可以在控制器上读取电流,几百英尺内无信号损耗。缺点是传感器需要更多电力;更重要的是,传感器需要更多电流。电压输出信号适用于电池供电或太阳能供电的应用。太阳能面板通常位于压力传感器附近,因此不会出现因电缆中电阻而导致的信号损耗。

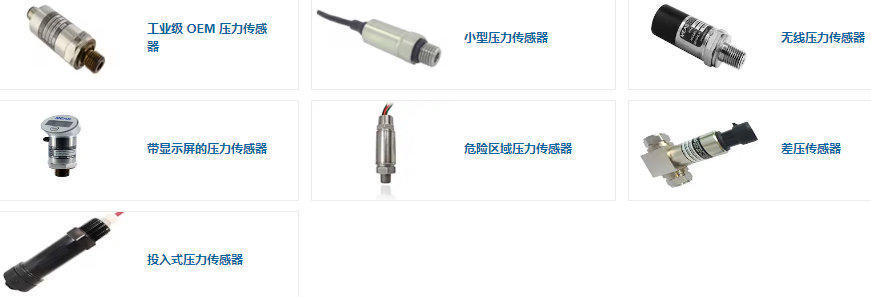

TE Connectivity (TE) 提供先进的压力传感器和变送器的设计和制造,适用于各种应用、工业和批量生产。TE提供各种材料、输出、传感器技术和第三方审批,可满足客户对液体或气体压力测量的各种要求。
