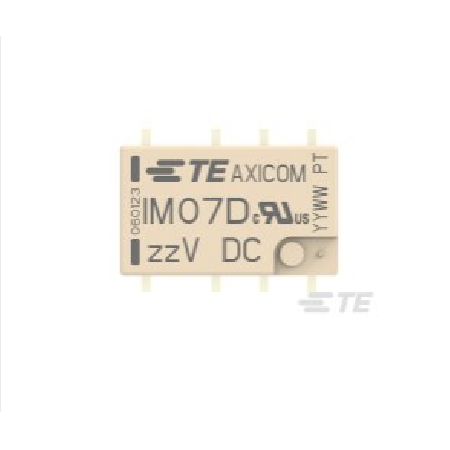

IM07DGR信号继电器-广州市安凯电子仪表有限公司

TE继电器

2022-09-02 856

规格书下载：点击下载

薄型小尺寸 IM 标准信号继电器，具有高抗机械冲击性。最高 5A 的开关电流。低线圈功耗 (<200mW)

端子开关负载（最小值） : .1mA @ .0001V

端子极限断开电流 (A): 5

端子电压额定值 (VAC): 250

端子电压额定值 (VDC): 220

信号继电器线圈功率额定值（直流） (mW): 200

信号继电器线圈电压额定值 (VDC): 24

信号继电器端子开关电压（最大值） (VAC): 250

信号继电器端子开关电压（最大值） (VDC): 220

信号继电器线圈励磁系统 : 单稳，直流，极化

线圈类型 : 单稳态

端子极限连续电流 (A): 5

线圈电阻 (Ω): 2880

端子极限关合电流 (A): 5

绝缘初始电阻 (MΩ): 1000000

相邻端子间绝缘初始电介质 (Vrms): 750

电压驻波比（高频参数） : 1.06 @ 100MHz, 1.49 @ 900Mhz

线圈/端子间绝缘初始电介质类 : 1000 V – 1500 VA

端子与线圈间绝缘初始电介质 (Vrms): 1500

端子极限短时电流 (A): 5

打开端子间绝缘初始电介质 (Vrms): 750

驱动系统 : 直流

线圈功率额定值类 : 50 – 300 mW

隔离（高频参数） : -18.8dB @ 900MHz, -37dB @ 100MHz

插入损耗（高频参数） : -.03dB @ 100MHz, -.33dB @ 900MHz

工组温度范围 (°C): -40 – 85

环境温度类 : 70 – 85°C

环境温度（最大值） : 85 °C [ 185 °F ]
