TE UPT72温压一体式传感器在液冷设备中的应用

一、概述

液冷技术凭借散热效率高、能耗低、无局部热点等核心优势，已成为数据中心、储能电站、高功率电力电子设备及新能源汽车热管理系统的主流散热方案。液冷系统的稳定、高效运行，核心依赖对冷却液压力、温度两大关键参数的实时精准监测——压力直接反映系统流量稳定性与管路泄漏状态，温度则决定散热效率与核心设备运行 安全。

TE UPT72温压一体式传感器作为液冷设备“感知层”的核心部件，采用一体化集成设计，可通过单设备同步完成压力与温度的精准采集，有效减少管路开孔数量与潜在漏点，完美适配液冷系统狭小安装空间与复杂工况，为系统稳定运行提供可靠感知支撑。

二、TE UPT72传感器核心特性

（一）集成化设计，高效适配液冷场景

•          一体化测量：单探头同步采集冷却液压力与温度参数，无需分别安装独立压力传感器与温度传感器，可节省30%安装空间，大幅降低管路设计复杂度与安装工作量。

•          紧凑型结构：采用304不锈钢外壳，防护等级达到IP68，具备优异的防尘、防水、抗冷凝性能，可稳定适配液冷系统高湿度、多凝露的恶劣运行环境。

（二）高精度测量，保障数据可靠

•          压力参数：标准量程0～1.6MPa（支持宽量程定制），测量精度达±0.5%FS，响应时间≤10ms，可快速、精准捕捉泵组启停、阀门开闭等工况下的管路压力波动，为系统调节提供实时数据支撑。

•          温度参数：测量量程-10℃～70℃，精度±0.3℃，具备较强的外部热源抗干扰能力，可有效规避传统传感器因环境热辐射导致的测量偏差，确保温度数据误差控制在±0.3℃以内。

•          长期稳定性：年漂移≤0.1%FS，可稳定适配液冷系统7×24小时连续运行需求，无需频繁校准，降低运维成本。

（三）强环境适应性，耐用性突出

•          介质兼容性：可完美适配乙二醇水溶液、去离子水、绝缘冷却液等液冷系统常用介质，具备优异的抗腐蚀、防结垢性能，适配不同场景下的液冷介质需求。

•          抗振动与冲击：在20Hz～1000Hz振动环境下，输出变化＜0.1%FS，可有效耐受液冷泵组运行过程中产生的机械振动，保障测量数据稳定。

•          宽温工作：环境工作温度范围-30℃～70℃，可全面覆盖液冷设备室内外各类部署场景，无环境温度适配局限。

（四）标准化输出，便于系统集成

•          信号输出：采用4～20mA模拟量信号输出，可直接兼容主流PLC、DCS及数据采集系统，无需额外配置信号转换模块，降低系统集成成本。

•          供电灵活：支持9～36VDC宽电压供电，可直接适配工业领域通用的24V直流电源，具备较强的抗电压波动干扰能力，保障设备稳定运行。

三、在液冷设备中的典型应用场景

（一）数据中心冷板式液冷系统

当前数据中心单芯片功耗已突破300W，冷板式液冷技术通过冷却液循环高效带走CPU、GPU等核心器件的热量，是高密数据中心散热的核心方案，TE UPT72传感器在此场景中发挥关键监测作用。

•          安装位置：主要安装于CDU（冷却分配单元）进出口、冷板入口/出口及主循环泵出口等关键节点，实现全链路参数监测。

•          监测价值：


a.       压力监测：通过泵出口压力数据，可精准判断泵组扬程是否满足系统需求；通过冷板进出口压差监测，可及时评估冷板或过滤器内部堵塞风险，当压差异常增大时触发预警，避免影响散热效率。

b.       温度监测：通过供回水温差计算系统实际散热效率，确保温差稳定在5～8℃的最佳范围；实时监测冷板出口温度，当温度＞65℃时触发告警，防止芯片过热损坏。

c.       漏液预警：当管路出现泄漏时，压力会出现＞0.2MPa/min的骤降，传感器可快速捕捉该异常，联动系统停机，避免冷却液浸泡服务器等核心设备，降低设备损坏风险。

（二）储能电站液冷温控系统

储能电池组的最佳工作温度为25～35℃，且单体电池温差需≤5℃，液冷温控系统是保障电池一致性、延长电池寿命及提升运行安全性的关键，TE UPT72传感器为温控系统提供精准数据支撑。

•          安装位置：安装于电池包液冷板进出口、总供液/回液管路及支路分流节点，实现电池包冷却链路的全面监测。

•          监测价值：


a.       温度闭环控制：实时采集液冷板进出口温度数据，反馈至温控单元，动态调节冷却液流量，将电池组温度稳定在25～35℃，且温差控制在±2℃以内，保障电池一致性。

b.       压力安全防护：实时监测管路压力，当压力＞1.2MPa时，预警管路过压风险，防止管路破裂；当压力＜0.3MPa时，预警流量不足问题，避免电池冷却不均，保障电池运行安全。

c.       能效优化：通过温压数据联动调节泵组转速，实现按需供能，可有效降低系统能耗，适配储能系统低功耗运行需求，能耗降低可达8%。

（三）新能源汽车电池包液冷系统

新能源汽车快充过程中，电池会快速产生大量热量，液冷系统需将电池温度控制在15～45℃范围内，才能保障快充安全与电池使用寿命，TE UPT72传感器可完美适配车载严苛工况。

•          安装位置：安装于电池包液冷回路进出口、冷却器两端及水泵出口，适配车载狭小安装空间。

•          监测价值：


a.       快充热管理：快充期间，实时监测冷却液温度（控制在40℃以下）与压力（维持在0.4～0.8MPa），联动冷却系统动态调节冷却功率，有效避免电池热失控，保障快充安全。

b.       低温预热辅助：在环境温度＜0℃的低温场景下，实时监测冷却液温度，联动加热模块对电池进行预热，有效提升低温充电效率，保障车辆续航里程。

c.       轻量化适配：传感器采用紧凑型设计，体积小、重量轻，可完美适配汽车电池包狭小安装空间，符合整车轻量化设计需求。

四、应用优势对比

五、安装与维护要点

（一）安装规范

1.        安装位置：优先选择管路直管段安装，安装位置需距离弯头、阀门≥5倍管径，避免管路湍流影响测量精度；探头可采用垂直或水平安装方式，确保传感元件完全浸没于冷却液中，保障测量准确性。

2.        密封处理：采用O型圈密封方式（适配传感器螺纹接口），拧紧力矩控制在25～30N·m，避免力矩过大损坏螺纹或力矩不足导致管路漏液。

3.        接线防护：线缆需采用防水接头，布线过程中远离高温热源（温度＞80℃）与强电磁干扰设备（如变频器），防止信号失真，保障数据传输稳定。

（二）维护要点

1.        定期校准：建议每12个月对传感器进行一次精度校准，压力精度校准采用标准压力源，温度精度校准采用恒温水浴，确保测量误差控制在允许范围内，保障数据可靠。

2.        防结垢维护：定期检查传感器探头表面，若出现冷却液杂质沉积结垢，需用去离子水冲洗干净，避免结垢影响热传导效率与测量精度。

3.        故障排查：若出现压力数据异常（无数据输出、数据漂移过大），优先检查供电线路与接线接口；若温度数据异常，重点排查探头结垢情况或安装位置是否合理。

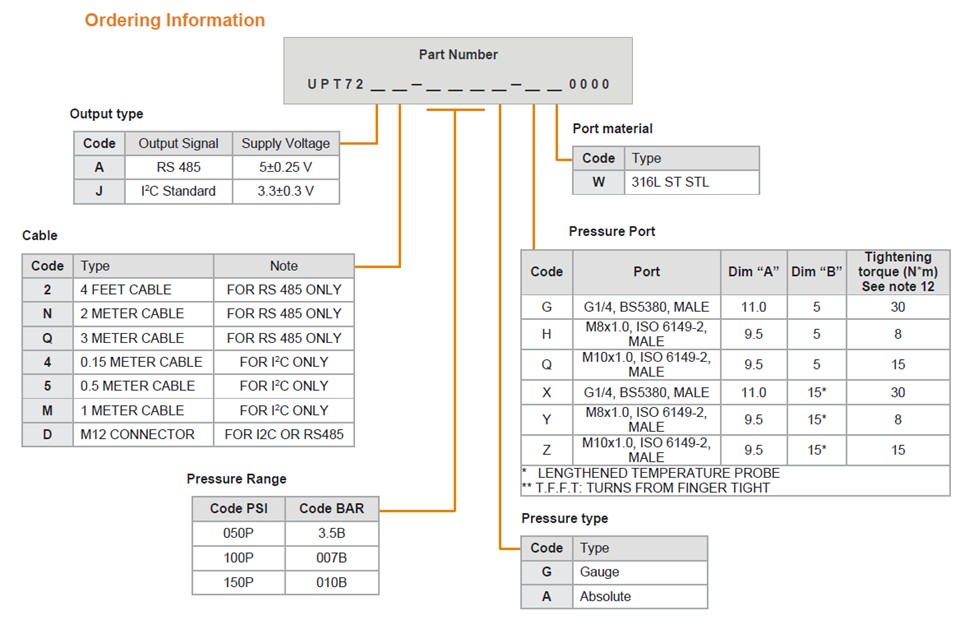

六、选型

TE UPT72温压一体式传感器以集成化、高精度、高可靠性、强适应性为核心优势，精准匹配液冷设备对温压参数同步监测、安全防护、能效优化的核心需求，有效解决了传统分体式传感器安装复杂、漏液风险高、空间占用大、数据不同步等行业痛点。

在数据中心、储能电站、新能源汽车等主流液冷应用场景中，TE UPT72传感器可实现对冷却液压力与温度的实时、精准监测，为液冷系统的稳定运行、安全防护、能效提升提供关键数据支撑，助力液冷技术在高功率散热领域的规模化、高质量应用。


如需了解更多信息，请与我司技术人员沟通联系。
